SOE测试仪《便携式SOE分辨力测试仪》（SOE测试仪）TH-16AD说明书青岛天正华意电气设备有限公司一、本地TH-16AD《便携式SOE分辨力测试仪》技术条件1-1、本地电气参数输出通道数：16接点特性：无极性光电隔离（100V50mA）触发方式：顺序触发、本地组群触发、本地脉冲触发、本地逆序触发触发间隔：0.1～999.9ms (以0.1mS为单位任意可调).精 度：≤3us工作电源：AC220V 工作温度：-10～55℃产品寿命：20万小时输出模拟接点特性:开路电压：≥300V（DC）电流容量：≥100mA隔离特性：≥1000V（任意通道之间，通道和输入电源之间)抵抗磁场和电场干扰能力:1、本地抗磁场干扰：（1）阻尼振荡磁场100A/m，振荡频率100KHz和 1MHz。 （2）工频磁场1000A/m2、本地抗电场干扰：（1）电快速瞬变脉冲群电压：200V~4800V；50ohm负载：100V~2400V；（2）阻尼振荡波：开路输出电压250V-6,000V （3）抗浪涌（冲击）：开路电压160V-5000V 短路电流2500A设备外型：便携手提箱显 示 器：5.6寸全彩显示屏外型尺寸：220＊200＊300MM重 量：4KG模拟触发接点特性项目单位规 范测试条件注释小典型开路耐压V80100Is＝0.5uA图1-3导通压降V2.42.6If＝100mA图1-4电流容量mA50Vs＝2.4V图1-4隔离特性MΩ10Vce＝300V图1-5注：测试装置断电时所有接点为开路状态

SOE测试仪顺序触发模式下的输出时序如下：5-2、附近逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：5-3、附近分组同步触发 该模式下64个DO输出通道被分为4组，每组16个通道，对应仪器面板上的T1-T4插座。启动触发后，每组的16个通道被同步触发，顺序按T1-T2-T3-T4。该模式可用于对多个SOE卡件做对此试验，以验证多个卡件的标准时钟是否同步。群组触发模式输出时序如下：5-4、附近重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或任何干接点型DI通道做抗干扰滤波特性试验。输出时序如下：三、附近测试操作步骤1、附近测试电缆连接根据不同SOE系统类型，测试仪的输出接线方式有两种。种方式使用通用连接电缆，根据用户现场的接线方式选择有公共端或无公共端的通用电缆。先解开原来连接到用户DI端子上的输入信号线，将通用测试电缆的压接线头，依次按顺序连接到DI接线端子，另一端的DB37插头按排序需要插接到信号发生器的输出插座上。第二种连接方式是使用专用连接电缆，将测试仪的触发信号通过特制的专用连接器连接到SOE模件。这种连接需要用户提供其SOE系统DI模板的输入连接器的型号及详细接线说明，由我们为用户定制专用连接电缆。使用时无需解开原来的DI端子引线。不管使用哪一种连接方式，都应确保连接后的SOE通道，在整个测试过程中不被原有的用户信号触发。2、附近接好测试电缆后接通测试仪电源。

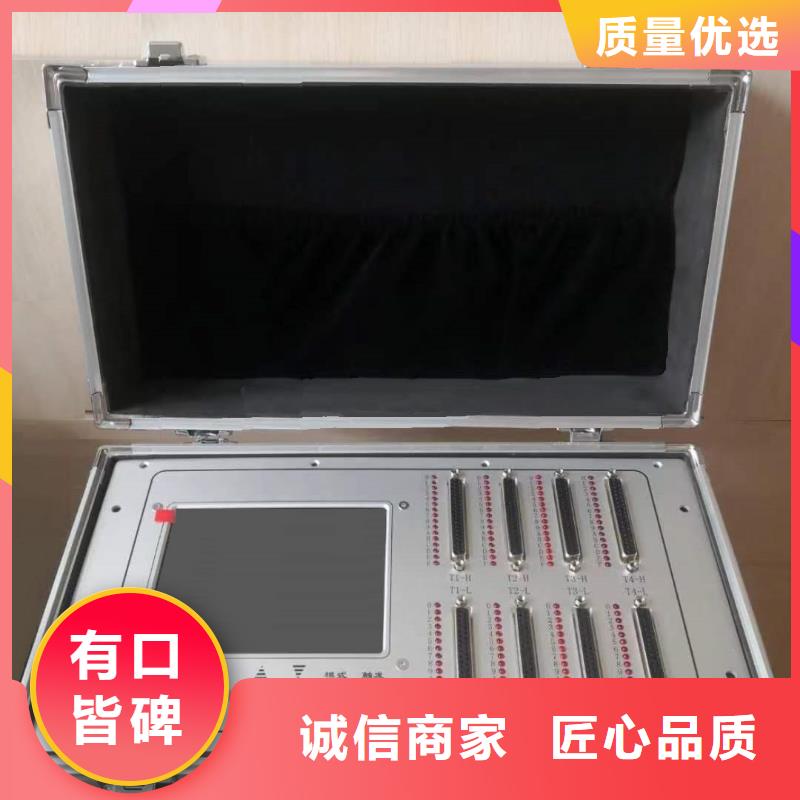

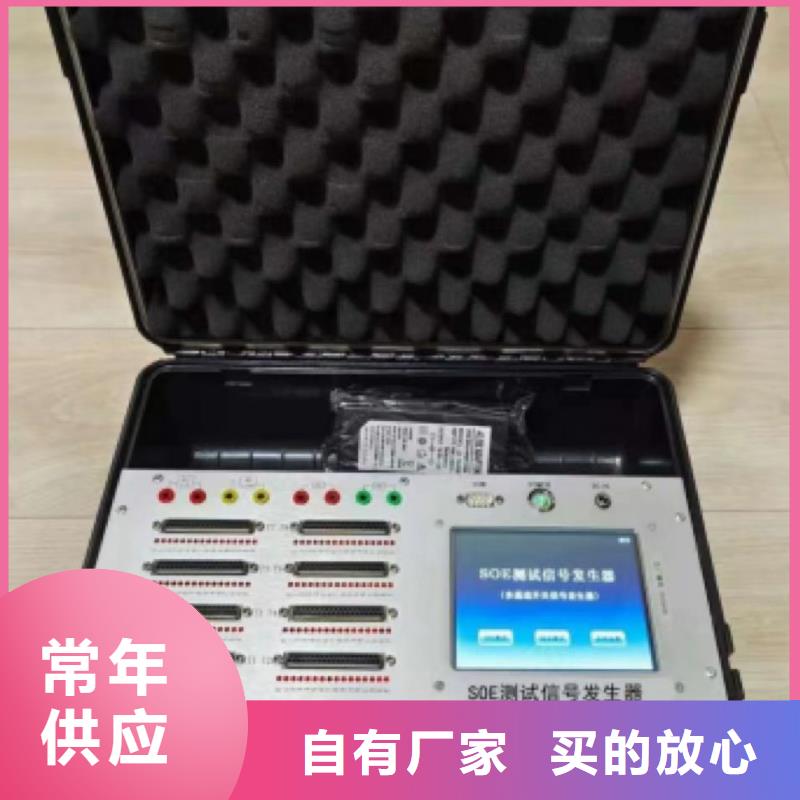

SOE测试仪、当地 SOE测试仪 面板布局（以TH-128为例 见下一页1：外接电源插座(充电插座)2：触摸液晶屏3：电源开关4： 测 试 输出电缆线插座（DB37）5：模拟量输入端(AI)6：模拟量输出端(AO)7：开关量输入端（DI）8：开关量输出端（D0）9：联机通讯接口（RS232） 10.信号输出显示灯4、当地输出插座和通道序号TH-128 多功能型 SOE测试仪 共有 8 个DB37 型输出插座。每个插座包含 16 个输出通道， 共计 128 个 输 出 通 道。每个 DB37 插座内部引脚与通道序号的对应如下图：根据用户使用的不同厂家的 SOE 设备，可选配专用的测试力电缆。其中通用型电缆为出厂标准配置，专用型电缆需用户根据自己使用的 DCS 系统规格单独订购。5、当地触发输出时序图TH-128 SOE测试仪 常规的测试触发方式有顺序触发、当地逆序触发、当地分组同步触发和重复脉冲触发 4 种。需要特殊触发时序的用户，可以使用自定义触发模式，其设置方法详见第四章说明。
